Como les mencioné anteriormente, la construcción que estamos armando es un estilo Sierra. Si la construcción que compró es un estilo Teton o Sonoran, usted no tiene viguetas ni clavaderas ya que sus paneles son puestos en horizontal y fijados al marco vertical de 2 x3 pulgadas. El caso del estilo Mohave, cuenta con una clavadera en el techo y ninguna vigueta.
Ahora veamos la instalación con la clavadera y la vigueta en esta construcción de Sierra…

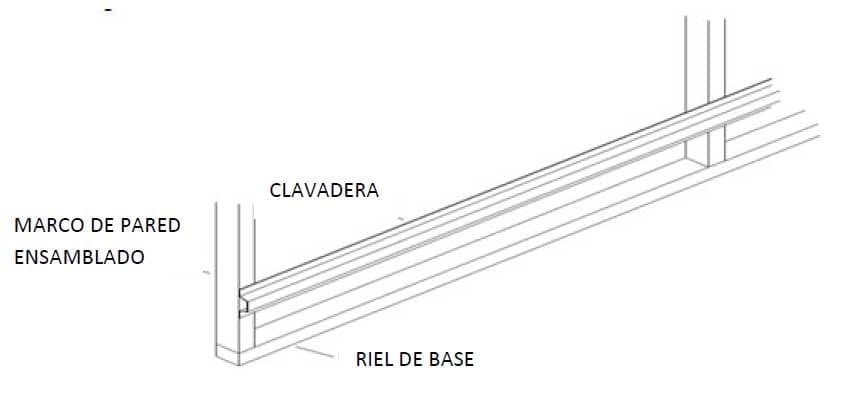

Empezaremos con la Clavadera. La primera cosa que debemos hacer es alinear la clavadera con los pines verticales en los rieles de base y hacer las marcas de referencia, nuevamente con un marcador Sharpie que sirve muy bien para esto.
Los chicos que instalan esta construcción usan tornillos de enmarque para sostener temporalmente la clavadera mientras ellos la marcan, una grapa también funcionará para esto. Usamos medidas de 15’- 1” y 10’-1” longitudes de clavaderas para nuestra gran construcción de 25’ de longitud. Revise su lista de material e instrucciones de instalación para ver que longitudes usará para su construcción. Querrá hacer marcas de referencia en al menos tres columnas de clavaderas. Uno por cada lado de la construcción en el soporte de alero y uno por cada lado del punto pico.
Ahora vamos a instalar la clavadera en el techo. El espaciado de la clavadera es diferente dependiendo del ancho de la construcción y las Cargas de Nieve. Diríjase al Manual de Ensamblaje donde hay un diagrama mostrando cual debería ser el espaciado para la construcción que usted compró.
¿Recuerda cuando marcamos los intervalos que la clavadera estaría fijada en el enmarque del techo en el Paso Siete? Bueno, en esta construcción de 20 pies de ancho, el intervalo que marcamos en los techos fue de 38 3/8va pulgadas empezando al comienzo del Soporte del Alero. Así que van a haber cuatro columnas o cursos en cada lado de esta construcción, en forma horizontal desde la parte delantera hasta la trasera. Instale las dos columnas en el soporte de alero y luego la columna remanente con marcas de referencia en un lado del punto pico o del otro. Rellene las columnas remanentes de la clavadera. Las marcas de referencia no son necesarias en una construcción de este grosor. Si su construcción es más grueso puede querer hacer marcas de referencia en un par más de columnas de la clavadera para colocar en el medio del tramo.
Suministramos clavaderas en longitudes que son una pulgada mayor o de largo por pieza. Cuando compre una construcción, su longitud real es dos pulgadas mayor que lo que establece. Por ejemplo, esta construcción de 25 pie de largo es realmente 25 pies, 2 pulgadas de largo. Cuando llega al final de una pieza de Clavadera, sólo alinéelo con el medio del techo de tal forma que use la porción remanente del techo para fijar el otro. Al final usted no querrá nada colgando pasado el final, así que sólo superponga, de ser necesario, para hacer que su clavadera este junto con el final de su construcción.
Utilice alicates de sujeción o algún tipo de pinza para sostener la clavadera al marco para que no se mueva mientras que está colocando los Tornillos de Marco. Coloque dos Tornillos de Marco en cada viga de la clavadera.
Seguimos con las viguetas.
Las viguetas están hechas de un tubo de 11/2 x 11/2 pulgada de ancho. Están fijadas a las paredes laterales usando tres tipos de soportes. Los Soportes BK 30 o los Soportes Sencillos se usan para fijar las viguetas en las puntas de la construcción o en las ventanas o puerta de entrada. Cuando usas Soportes Simples, utilice el tornillo de cabeza plana que vino con su kit para fijarlos al exterior de las paredes. Esto se debe a que ellos van a pegados por la superficie de las paredes exteriores y no distorsionarán sus paneles cuando los ponga en por unos minutos. Los Soportes Dobles se usan para fijar las viguetas a los lados centrales de los Marcos Grandes de 2 pulgadas. Habrá momentos, pero sólo en las Carcazas Traseras y Carcazas Delanteras, donde verá que 2 de las Carcazas Simples se superpone para fijar las viguetas. La BK 31W, una Carcaza Doble, que está hecha un poquito más grande que la Carcaza Doble normal sólo sube en el curso superior. Está hecha de esa forma porque necesita encajar en cada una de las Carcazas del alero.
Consulte su Manual de Ensamblaje para el espaciado necesario para colocar las viguetas en las paredes laterales. Para esta construcción, estarán colocadas cerca de 49 ½ pulgadas una aparte de la otra. Comienza en la parte superior, usando Carcazas BK31W y las Carcazas Simples en cada punta. Las Carcazas BK31w están hechas especialmente para calzar sobre las carcasas del alero y esta columna superior de las carcasas es el único lugar donde usará este tipo de carcaza de alero. Sus carcazas de la columna superior debería estar 3 pulgadas debajo del borde del alero. Cuando instale las carcasas, un trabajo más prolijo se alcanza midiendo y marcando el primer y último extremo vertical y luego marcar una línea con tiza. Luego al aplicar los paneles exteriores al ambiente, esto permitirá que tenga líneas rectas prolijas de tornillos de paneles. Al usar ganchos para mantener las partes en su lugar es bastante útil a través de la instalación de viguetas y travesaños.
Luego de instalar la columna superior, use una cinta de medir para medir hacia abajo 49 ½ pulgadas en cada punta y luego use una línea de tiza para guiar su colocación en todas las otras VERTICALES para que todo luzca bien bonito. Recuerda, no estarás feliz si no alineas tus viguetas con una línea de tiza tal como lo describí anteriormente.
